Fornecedor profissional e fabricante de soft starter e inversor de frequência em China
filtro especial para inversor 690V
1.Reduzindo a emissão conduzida do inversor para a rede de energia.
2.Melhorar a confiabilidade de todo o sistema.
3. filtros menos de 100A, usando conector de segurança sólido, filtros mais de 200A, usando barra de cobre
4. Baixa corrente de fuga, falta de uma fase, a corrente de fuga máxima é de 13,12 mA (exceto tipo P).
Dados Técnicos
1. Tensão nominal: 690/380 VCA
2. frequência nominal: 50hz
3. Corrente nominal: 120A ~ 1000A
4. Tensão de teste de alto potencial: PE 2850VDC/60seg PP 2850VDC/60seg
5. Faixa de temperatura: -25C -100C (25/100/21)
6.Design correspondente: IEC/EN 60939
7. Frequência típica de trabalho: 150kHz-30MHz

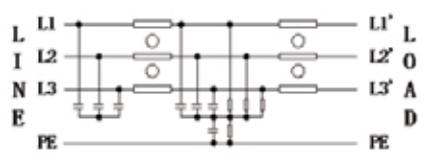

Esquema elétrico típico do filtro de entrada

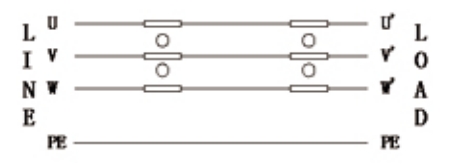

Esquema elétrico típico do filtro de saída
Aplicações Típicas
O filtro em série é usado principalmente em inversores de 690V e outros sistemas de 690V. A série P é usada para realizar testes de emissão, não pode ser usada na mina, caso contrário pode causar o disparo do protetor de vazamento elétrico.

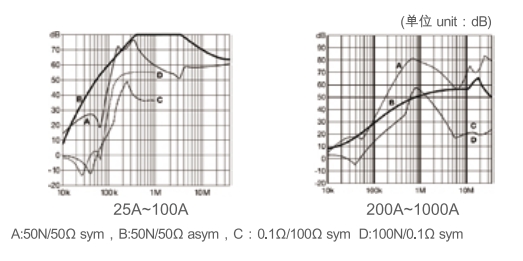

Atenuação do filtro de entrada
Tabela de seleção de filtros
| Adapter inverter parameter | Filter type | Rated current | Connector code | ||
|---|---|---|---|---|---|
| Drive power rating | Rated vodtage | Input fter | Output fter | ||
| 18.5kW | 660- 690VAC | SKIBC25N10 | SKO6C25N10 | 25A | N10 |
| 37kW | 660-690VAC | SKI6C50N35 | SKO6C50N35 | 50A | N35 |
| 55kW | 660- 690VAC | SKI6C80N35 | SKO6C80N35 | 80A | N35 |
| 75kW | 660-690VAC | SKI6C100N35 | SKO6C100N35 | 100A | N35 |
| 132kW | 660-690VAC | SKI6C200N99 | SKO6C200N99 | 200A | |
| 150kW | 660-690VAC | SKI6C200N99 | SKO6C200N99 | ||
| 185kW | 660- 690VAC | SKI6C250N99 | SKO6C250N99 | 250A | |
| 200kW | 660-690VAC | SKI6C250N99 | SKO6C250N99 | ||
| 250kW | 660-690VAC | SKI6C350N99 | SKO6C350N99 | 350A | |
| 315kW | 660- 690VAC | SKIBC400N99 | SKO6C400N99 | 400A | |
| 400kW | 660-690VAC | SKI6C550N99 | SKO6C550N99 | 550A | |
| 500kW | 660-690VAC | SKI6C650N99 | SKO6C650N99 | 650A | |
| 630kW | 660-690VAC | SKIBC800N99 | SKO6C800N99 | 800A | |
| 715kW | 660-690VAC | SKI6C900N99 | SKO6C900N99 | 900A | |
| 800kW | 660-690VAC | SKI6C1000N99 | SKO6C1000N99 | 1000A | |

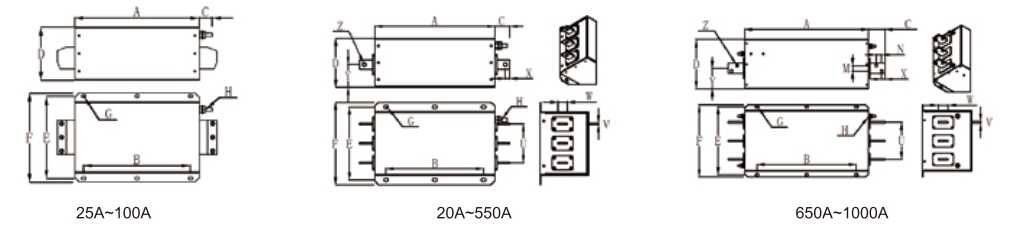

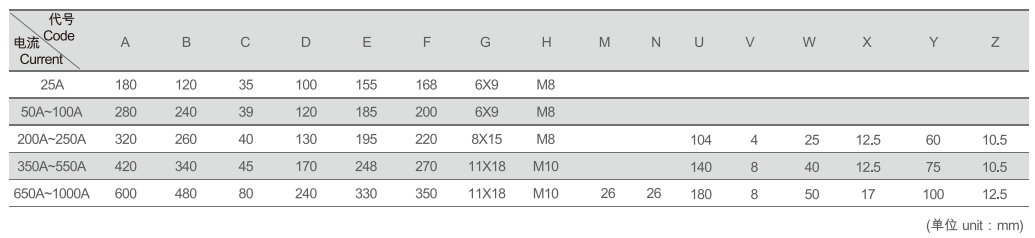

Tamanho do produto

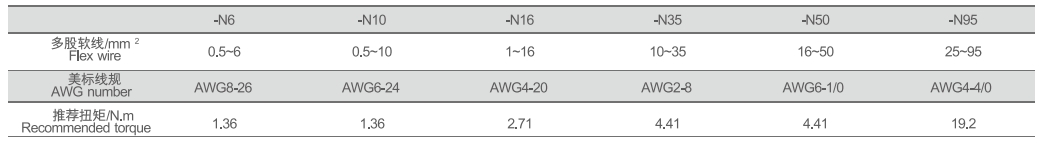

Filtrar seções transversais do conector de entrada/saída
|
|
NO. | Título | Link para Download |
|---|---|---|---|
| 1. | filtro | Link para Download |
