Introdução do produto
1.Reduzindo a emissão conduzida do inversor para a rede de energia.
2.Melhorar a confiabilidade de todo o sistema
3.Melhorar a confiabilidade de todo o sistema.
4. filtros menos de 100A, usando conector de segurança sólido, mais de 1 filtro de 50A, usando barra de cobre.
5. Baixa corrente de fuga, falta de uma fase, a corrente de fuga máxima é de 15,13 mA (exceto tipo P).
Dados Técnicos
1. Tensão nominal: 1140/660 VCA
2. frequência nominal: 50hz
3. Corrente nominal: 20A ~ 900A
4. Tensão de teste de alto potencial: PE 4950VDC/60seg PP 4950VDC/60seg
5. Faixa de temperatura: -25C ~ 100C (25/100/21)
6. Projeto correspondente a: IEC/EN 60939
7. Frequência típica de trabalho: 1 50kHz- 30MHz

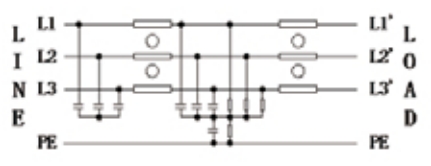

Esquema elétrico típico do filtro de entrada

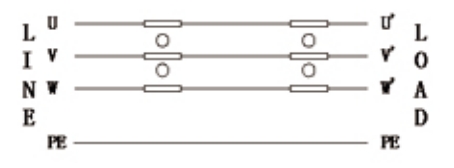

Esquema elétrico típico do filtro de saída
Dados Técnicos
| Adapter inverter parameter | Filter type | Rated current | Connector code | ||
|---|---|---|---|---|---|
| Drive power rating | Rated vllage | Input fiter | Output fiter | ||
| 18.5kW | 1140VAC | SKI11C20N10 | SKO11C20N10 | 20A | N10 |
| 37kW | 1140VAC | SKI11C35N35 | SKO11C35N35 | 35KW | N35 |
| 55kW | 1140VAC | SKI11C60N35 | SKO11C60N35 | 60A | N35 |
| 75kW | 1140VAC | SKI11C80N35 | SKO11C60N35 | 60A | N35 |
| 132kW | 1140VAC | SKI11C100N35 | SKO11C100N35 | 100A | N35 |
| 150KW | 1140VAC | SKI11C100N35 | SKO11C100N35 | 100A | N35 |
| 185KW | 1140VAC | SK11C150N99 | SKO11C150N99 | 150A | |
| 200kW | 1140VAC | SKI1 1C150N99 | SKO11C150N99 | 150A | |
| 250kW | 1140VAC | SKI11C200N99 | SKO11C200N99 | 200A | |
| 315kW | 1140VAC | SKI11C250N99 | SKO11C250N99 | 250A | |
| 400kW | 1140VAC | SKI11C300N99 | SKO11C300N99 | 300A | |
| 500kW | 1140VAC | SKI11C400N99 | SKO11C400N99 | 400A | |
| 630kW | 1140VAC | SKI11C500N99 | SKO11C500N99 | 500A | |
| 715kW | 1140VAC | SKI11C550N99 | SKO11C550N99 | 550A | |
| 800kW | 1140VAC | SKI11C650N99 | SKO11C650N99 | 650A | |
| 1000kW | 1140VAC | SKI11C800N99 | SKO11C800N99 | 800A | |
| 1200kW | 1140VAC | SKI1 1C900N99 | SKO11C900N99 | 900A | |

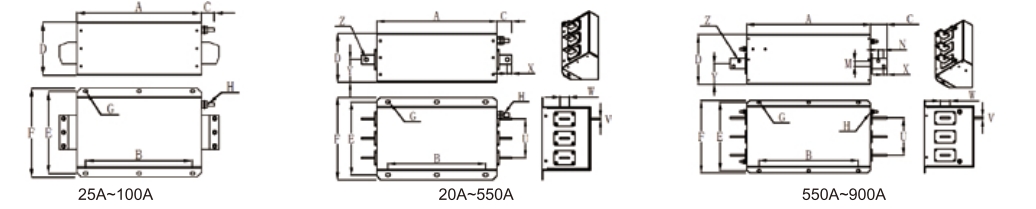

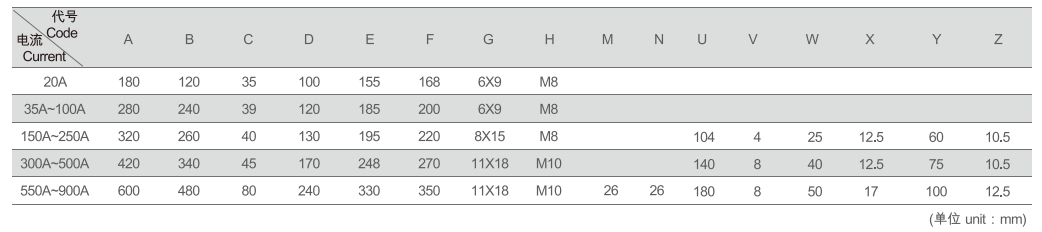

Tamanho do produto

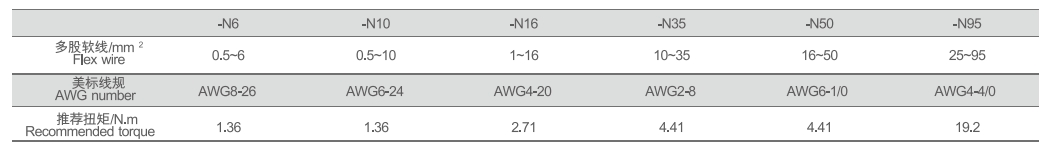

Filtrar seções transversais do conector de entrada/saída
|
|
NO. | Título | Link para Download |
|---|---|---|---|
| 1. | filtro | Link para Download |
