Introdução do produto
1. Reduz as emissões conduzidas para o painel solar, ajuda a atender a EMC internacional
regulamentos para todo o sistema fotovoltaico
2. Excelente capacidade de rejeitar ruído CM e DM
3.Reduz a probabilidade de radiação EMI do sistema conversor.
4.Ajuda a prevenir o envelhecimento prematuro do painel, devido às correntes de fuga HF
5. filtros menos de 100A, usando conector de segurança sólido, filtros mais de 150A, usando barra de cobre.
Dados Técnicos
Tensão máxima de operação contínua: 1200VDC
Frequência nominal: DC
Corrente nominal: 25A-2300A@55 C
Tensão de teste de alto potencial: PE 3600VDC/5seg P-P3000VDC/5seg
Faixa de temperatura: -25 C ~ 100 C (25/100/21)
Projeto correspondente a: IEC/EN 60939
Frequência típica de trabalho: 1 50kHz ~ 30MHz
Classe de proteção: IP20(25A~100A) IP00(150A-2300A)
Aplicações Típicas
Os filtros desta série são projetados principalmente para inversores de energia fotovoltaica e eólica. No entanto, eles também podem ser potencialmente usados em outras aplicações CC dentro das especificações publicadas, como UPS, motores CC
unidades ou carregadores rápidos DC.

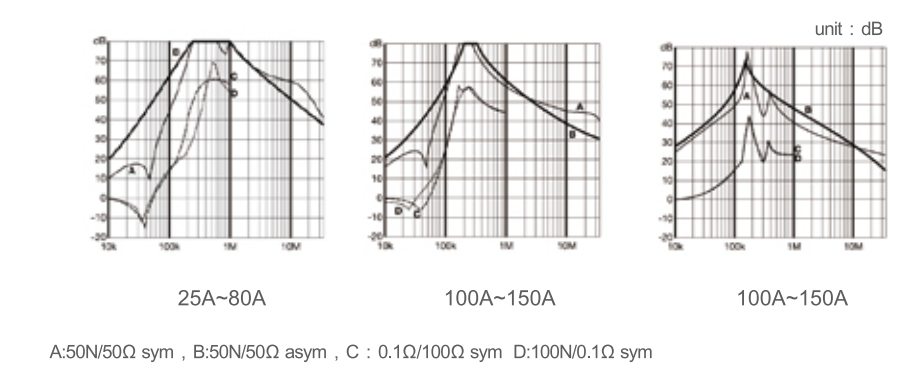

Atenuação do filtro de entrada
Tabela de seleção de filtros
| Filter type | Rated current @40°C[A] | Driver power rating[KW] | Power loss @25°C/50Hz[W] | Connector type |
|---|---|---|---|---|
| SKD12B25DN10 | 25 | 10 | 8 | sald safety connecdor |
| SKD12B50DN35 | 50 | 20 | 17 | solid safety connector |
| SKD12B80DN35 | 80 | 30 | 18 | solid safety connecdor |
| SKD12B100DN35 | 100 | 40 | 22 | solld safety connector |
| SKD12B150DN99 | 150 | 60 | 31 | copper bar |
| SKD12B200DN99 | 200 | 80 | 36 | copper bar |
| SKD12B30DN99 | 300 | 120 | 14 | copper bar |
| SKD12B400DN99 | 400 | 150 | 16 | copper bar |
| SKD12B60DN99 | 600 | 250 | 29 | copper bar |
| SKD12B800DN99 | 800 | 350 | 26 | copper bar |
| SKD12B1000DN99 | 1000 | 400 | 40 | copper bar |
| SKD12B1500DN99 | 1500 | 500 | 45 | opper bar |
| SKD12B2300DN99 | 2300 | 800/1000 | 84 | copper bar |

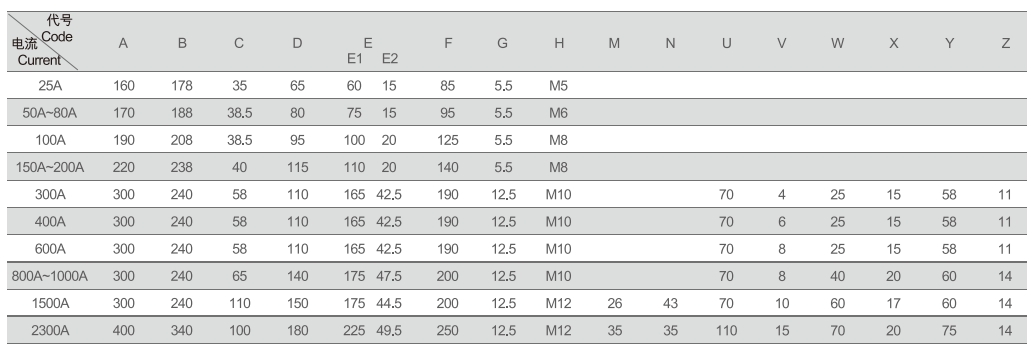

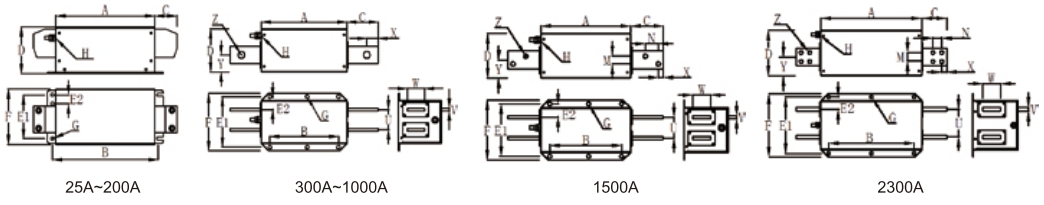

Tamanho do produto

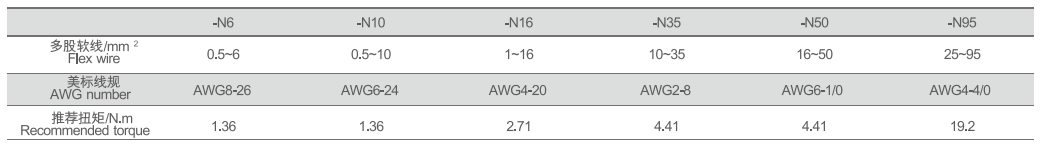

Filtrar seções transversais do conector de entrada/saída
|
|
