Resistor de fio enrolado

Informações De Contato
Cuota
Parâmetro

Introdução do produto

O resistor de enrolamento do tipo revestimentos RXHG é um tipo de modo de energia, o produto usa liga de resistência de onda na forma de enrolamento lateral na matriz cerâmica A resistência de isolamento do revestimento superficial a alta revestimento de temperatura, é propício à dissipação de calor e está equipado com um suporte de montagem, um resistor tem grande potência, forte resistência à capacidade de sobrecarga, instalação conveniente e outros recursos

Especificações Técnicas

1. Valor de resistência e faixa de mudança: 18≤R +5% (J),10>R +10% (K)
2.Carga nominal:A temperatura máxima da superfície, 50~ 200W≤275 C, > 200W≤350C
3. Sobrecarga de curto prazo: Nenhum dano visível AR≤土(5%R+0,050) 10 vezes 5s.
4.Resistência de isolamento:R≥100M?1min DC 1000V
5. tensão resistente: nenhum dano visível. nenhuma quebra de arco ar≤土 (0. 1% r + 0.05) ac 3000v 5s
6. Característica de temperatura de resistência: +260PPM/C ((menos de 5ndon'↑teste
7. Resistência terminal sem frouxidão ou dano mecânico 45N 30s
8. Força de resistência Nenhum dano visível 200N 30S
9.Resistindo à vibração:Nenhum dano visível R≤土(0. 1%R+0.050) f:5-200Hz a= 1gX.Y.Z/2h
10.Resistência cardíaca:Além do terminal sem descoloração e danos óbvios, marcado claramente 350 C 2 horas
11. Choque térmico Nenhum dano mecânico visível, após sobrecarga nominal de 30 minutos.
12.Resistência ao alagamento:Nenhum dano mecânico visível,marcado claramente AR≤t (5%R+0,058) Resistência de isolamento≥10MQDC100 40 C 95% RH 500 horas
13.Durabilidade (sobrecarga nominal):Nenhum dano visível, marcado claramente AR≤+ (5%R+0,05Q) carga 100%

Padrões aplicáveis

GB/T5729-1994 Redsistor fixo usado em equipamentos eletrônicos

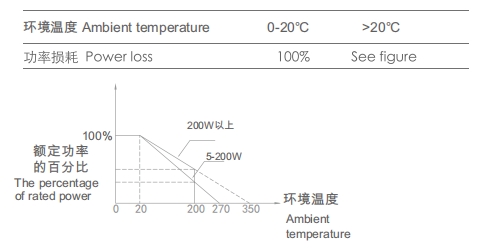

Curva de resumo


Aumento da temperatura da superfície

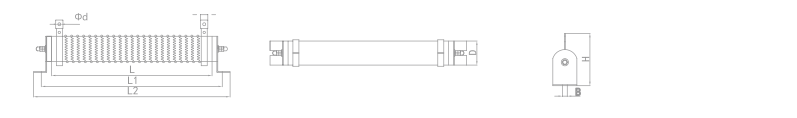

Tamanho do produto


Type Rated Power Dimension(±1mm)
L L1 L2 D B H N ¢d
RSHK 50 90 132 146 28 6.5 62 10 4.5
RSHK 60 90 132 146 28 6.5 62 10 4.5
RSHK 80 140 182 198 28 6.5 62 10 4.5
RSHK 100 170 212 198 28 6.5 62 10 4.5
RSHK 150 192 222 238 40 8 90 12 5.5
RSHK 200 192 222 238 40 8 90 12 5.5
RSHK 300 280 310 326 40 8 90 12 5.5
RSHK 400 280 310 326 40 8 90 12 5.5
RSHK 500 316 346 360 50 8 107 16 6
RSHK 600 316 346 360 50 8 107 16 6
RSHK 750 316 346 360 50 8 107 16 6
RSHK 1000 300 334 350 60 8.5 127 16 6
RSHK 1200 415 449 465 60 8.5 127 16 6
RSHK 1500 415 449 465 60 8.5 127 16 6
RSHK 2000 510 544 560 60 8.5 127 16 6
RSHK 2500 600 636 652 60 8.5 127 16

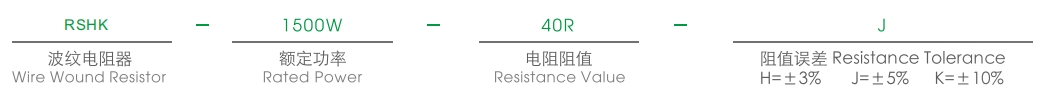

Código de identificação do produto
